Temps de lecture estimé : 6 minutes

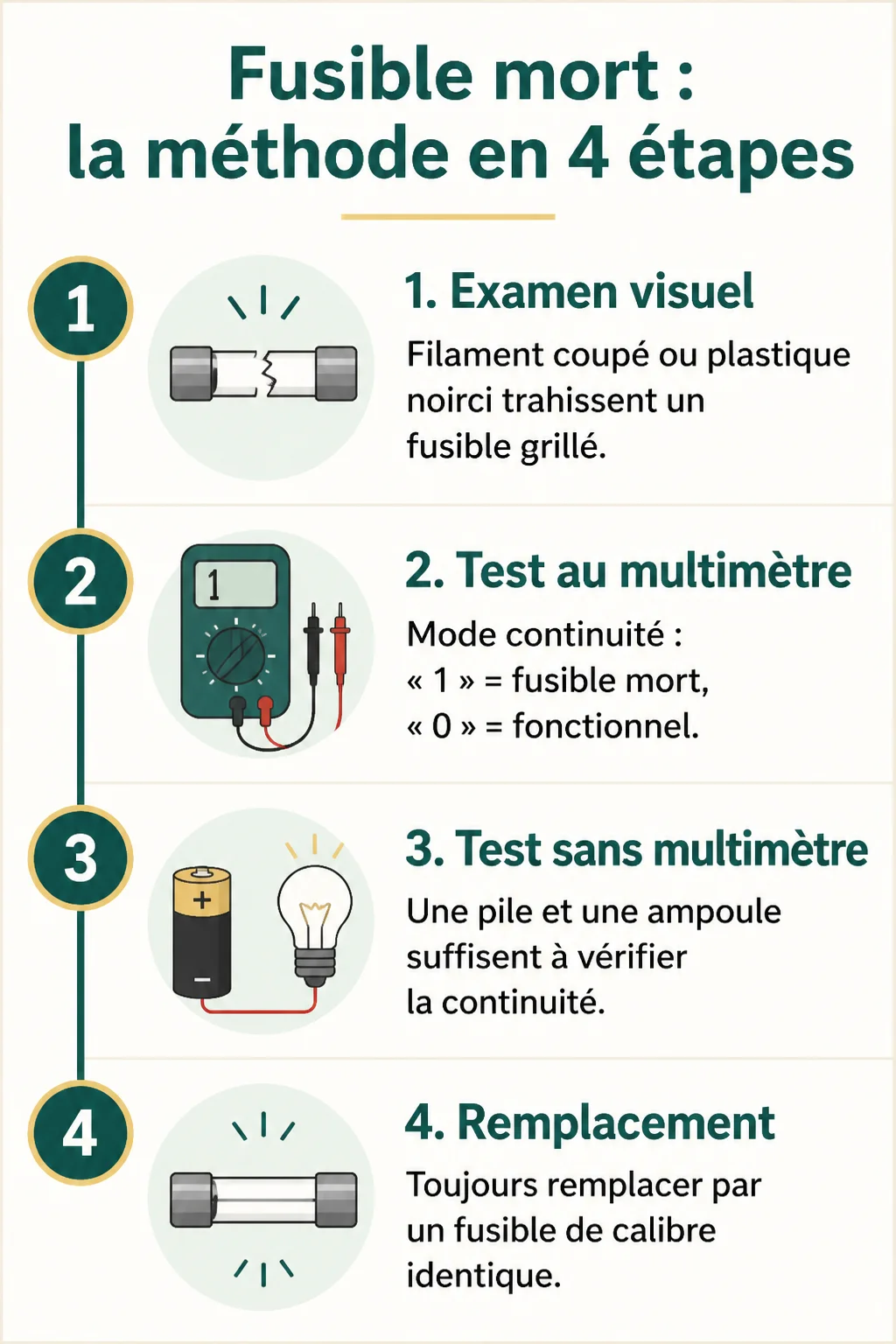

Points clés à retenir
- Un filament coupé ou un plastique noirci signale un fusible grillé à l’œil nu
- Au multimètre, l’affichage « 1 » confirme un fusible mort, « 0 » qu’il fonctionne
- Coupez toujours le courant avant tout test électrique sur un fusible
- Sans multimètre, une pile et une petite ampoule suffisent à tester la continuité
- Remplacez toujours par un fusible de calibre identique, jamais supérieur
Reconnaître un fusible grillé à l’œil nu
Pour savoir si un fusible est mort, le premier réflexe reste l’examen visuel. Sur mes chantiers, c’est souvent ce qui permet de trancher en dix secondes, sans sortir le moindre outil.
Un fusible grillé montre en général un filament métallique coupé ou rompu à l’intérieur du corps transparent ou vitré. On voit le petit fil brisé en deux, parfois avec une trace noire autour du point de rupture.
L’autre indice, c’est la décoloration du plastique. Un fusible qui a chauffé fort laisse des traces de noircissement bien visibles, voire une déformation de l’enveloppe. Petit conseil de pro : regardez toujours sous une bonne lumière, une lampe de poche fait très bien l’affaire.
Quand le visuel suffit, quand il ne suffit pas
L’examen à l’œil nu suffit quand la coupure est franche et visible. Concrètement, si le filament est clairement sectionné, inutile de sortir le multimètre.
En revanche, certaines coupures internes ne se voient pas, surtout sur des fusibles auto opaques ou mal éclairés. On le voit trop souvent : un fusible qui paraît intact est en réalité mort, et seul un test électrique permet de le confirmer.
Tester un fusible avec un multimètre
Le multimètre reste la méthode la plus fiable pour lever le doute sur un fusible mort. Je le recommande systématiquement quand le fusible n’est pas transparent ou que la coupure n’est pas évidente à l’œil.
Pour visualiser la manipulation, cette vidéo de Comment faire ? détaille pas à pas le test au multimètre sur un fusible.
Régler l’appareil sur le bon mode
Il faut d’abord régler le multimètre en mode continuité (souvent symbolisé par une icône de diode ou de son) ou en mode ohmmètre. Ensuite, on pose une pointe de touche sur chaque extrémité métallique du fusible.
Lire le résultat correctement
Selon Cdiscount, si l’écran affiche « 1 », alors le fusible est grillé. En revanche, si l’écran affiche « 0 », le fusible est en état de marche. Ce « 1 » signifie que le circuit est ouvert, donc le courant ne passe plus.
Avant de toucher le fusible avec les pointes du multimètre, coupez toujours le courant du circuit concerné. Un test sous tension fausse la mesure et présente un vrai risque électrique.
Vérifier un fusible sans multimètre
Tout le monde n’a pas de multimètre sous la main. Heureusement, il existe des alternatives à petit budget pour tester un fusible sans cet outil.
La méthode de la pile ou de la lampe témoin
On peut relier une pile plate à une petite ampoule et connecter les deux extrémités du fusible au circuit ainsi formé. Si l’ampoule s’allume, le fusible laisse passer le courant. Si rien ne s’allume, il est probablement grillé.
L’inspection visuelle sous bonne lumière
Faute de multimètre, l’inspection visuelle sous une lumière franche reste la solution la plus accessible. Elle fonctionne bien pour les fusibles à corps transparent, moins pour les modèles opaques.
Ces méthodes de dépannage rapide ont leurs limites : elles ne détectent pas toujours une coupure partielle ou intermittente. Dans le doute, le multimètre reste l’outil le plus sûr, comme le rappellent les Experts Services.
Cas particulier : le fusible de voiture ou de moto
Sur une voiture, la boîte à fusibles se trouve généralement sous le capot près de la batterie, ou dans l’habitacle côté conducteur, sous le tableau de bord. Sur une moto, elle est souvent logée sous la selle ou près de la batterie, parfois protégée par un petit capot en plastique.
Repérer un fusible auto ou moto mort
Les signes restent les mêmes que pour un fusible domestique : filament coupé et parois intérieures noircies. Sur une moto, l’espace est souvent plus réduit, donc une bonne loupe ou une lampe frontale aide beaucoup pour l’inspection.
Pourquoi certains fusibles auto grillent plus souvent
Les fusibles reliés à des équipements gourmands, comme la climatisation, les feux additionnels ou l’autoradio, grillent plus fréquemment. Sur mes chantiers de rénovation, je retrouve la même logique côté maison : les circuits les plus sollicités sont ceux qui lâchent en premier.
Cas particulier : le fusible dans une installation électrique maison
Sur un tableau électrique ancien équipé de fusibles à cartouche, repérer celui qui a sauté demande un coup d’œil méthodique. On cherche la coupure visible dans la cartouche ou le déclenchement de la pastille.
Le rôle de la pastille témoin
Sur les fusibles domestiques à broche, une pastille témoin colorée saute et devient visible quand le fusible a grillé. C’est un indicateur simple, sans outil, qui change tout pour un diagnostic rapide sur un tableau ancien.
Tester en toute sécurité un fusible ou un disjoncteur 220V
Avant tout test sur une installation 220V, coupez le courant au disjoncteur général. Ensuite seulement, on peut tester la continuité au multimètre. Je le répète à chaque chantier : jamais de manipulation sous tension, même pour un simple contrôle visuel.
Pourquoi un fusible grille
Un fusible grille rarement sans raison. Comprendre la cause évite de reproduire l’incident juste après le remplacement.
Surcharge et court-circuit
La surcharge électrique survient quand trop d’appareils tirent du courant sur le même circuit. Le court-circuit, lui, provoque un pic d’intensité brutal, souvent lié à un défaut d’isolant ou un fil dénudé.
Usure du composant et signes avant-coureurs
Un appareil défectueux ou vieillissant peut aussi consommer plus que prévu et finir par faire sauter le fusible qui le protège. Une lumière qui vacille, une prise qui chauffe ou des disjonctions répétées sont des signes avant-coureurs à surveiller avant que le fusible ne lâche pour de bon.
Remplacer un fusible mort en toute sécurité
Une fois le diagnostic confirmé, le remplacement se fait vite, à condition de respecter quelques règles simples.
Choisir le bon calibre
Le nouveau fusible doit avoir exactement le même calibre en ampérage que l’ancien. C’est écrit dessus, en général un chiffre suivi de A (comme 10A ou 16A).
Ne mettez jamais un fusible de calibre supérieur pour éviter qu’il grille à nouveau. Cela supprime la protection du circuit et expose à un vrai risque d’incendie.
Étapes et erreurs à éviter
Coupez le courant, retirez l’ancien fusible avec une pince adaptée ou l’extracteur fourni, puis insérez le nouveau en vérifiant qu’il est bien enclenché. Remettez le courant et testez l’équipement concerné.
Concrètement, l’erreur la plus fréquente reste de forcer un fusible dans un logement qui ne correspond pas à sa taille. Si ça résiste, ce n’est pas le bon modèle, à éviter absolument.
Questions fréquentes
Comment tester un fusible avec une pile ?
On relie une pile plate à une petite ampoule ou une LED avec des fils, puis on connecte les deux extrémités du fusible à ce circuit improvisé. Si la lumière s’allume, le fusible fonctionne encore. Si rien ne s’allume, il est grillé.
Comment trouver le fusible qui a sauté ?
Sur un tableau électrique, on cherche la pastille témoin déclenchée ou la cartouche visiblement coupée. Sur une boîte à fusibles auto ou moto, il suffit souvent de comparer chaque fusible à la lumière pour repérer celui dont le filament est rompu, en s’aidant si besoin du schéma collé sur le couvercle de la boîte.
