Manomètre filtre à sable à 0 : diagnostic et solutions

Temps de lecture estimé : 6 minutes

À quoi sert le manomètre du filtre à sable

Un manomètre filtre à sable à 0 intrigue dès que la pompe tourne sans rien afficher. Ce petit cadran mesure la pression hydraulique à l’intérieur de la cuve de filtration, généralement vissé directement sur la vanne multivoies ou sur le couvercle du filtre.

Le mécanisme est purement mécanique : un tube de Bourdon, un tube métallique recourbé qui se déforme sous la pression et fait tourner l’aiguille. Pas de pile, pas d’électronique. C’est ce qui explique aussi pourquoi il peut se gripper avec le temps.

La lecture se fait en bar, parfois en PSI selon les modèles. Pour repère rapide, 1 bar équivaut à environ 14,5 PSI.

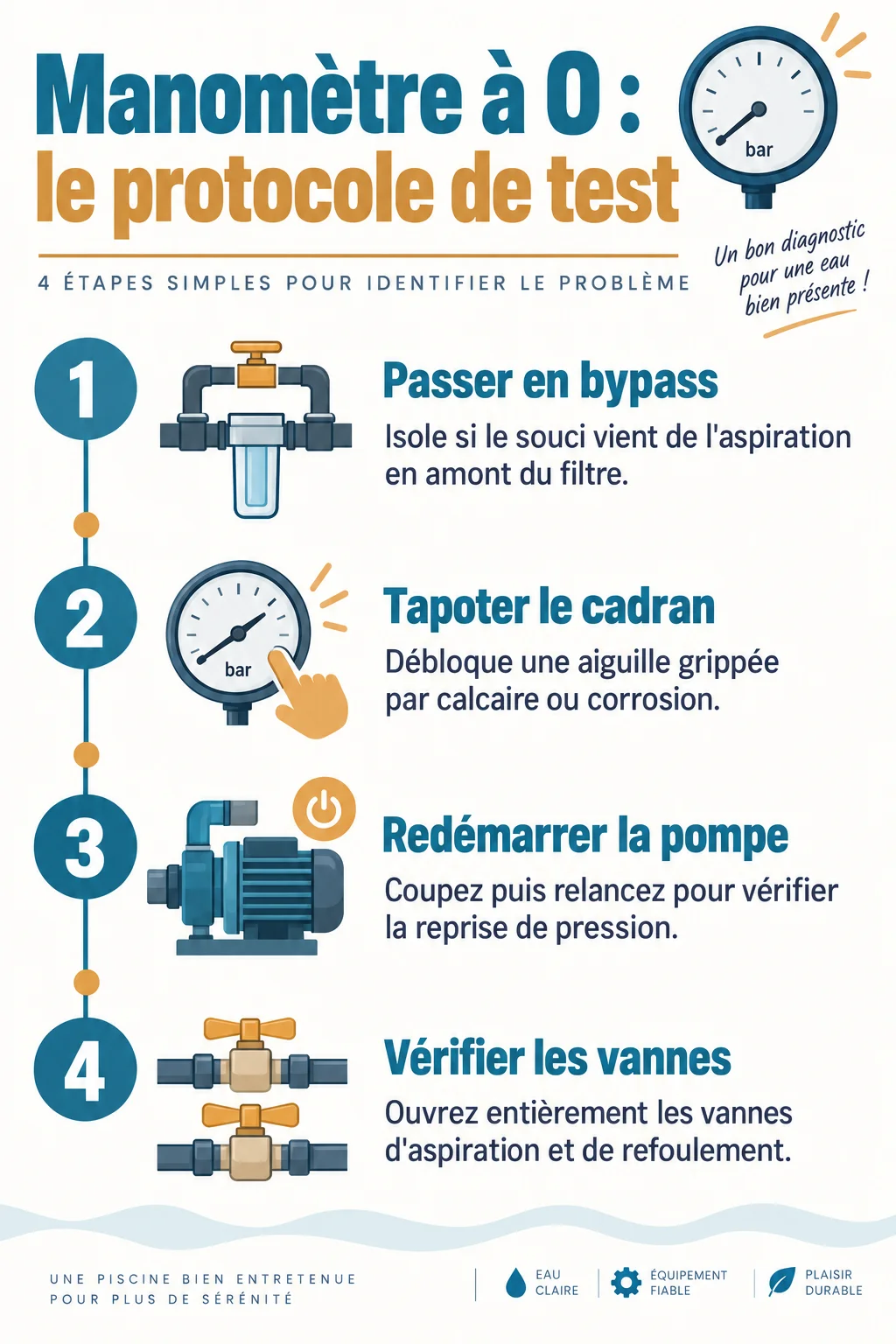

Ouvrir l’infographie en grand

Manomètre à 0 pompe éteinte : normal ou anormal

Pompe arrêtée, un manomètre à 0 est parfaitement normal. Sans circulation d’eau, il n’y a aucune pression à mesurer, l’aiguille retombe naturellement au repos.

Un cas trompe régulièrement les propriétaires : quand le local technique est installé au-dessus du niveau du bassin. Dans cette configuration, l’eau redescend par gravité dans le filtre à l’arrêt, et le manomètre peut afficher 0 même si tout fonctionne correctement une fois la pompe relancée.

Autre situation légitime : la vanne multivoies en position recirculation. L’eau contourne alors le filtre, donc la pression mesurée peut rester nulle ou très faible sans que rien ne soit cassé.

Le vrai signal d’alerte, c’est un manomètre bloqué à 0 pompe en marche, en position filtration. Là, il y a forcément un problème à identifier.

Diagnostiquer un manomètre bloqué à 0 pompe en marche

Face à ce cas, je conseille de suivre un protocole dans l’ordre, sans sauter d’étape. Chaque test élimine une hypothèse avant de passer à la suivante.

1. Bypass ou recirculation : passez la vanne sur cette position. Si la pression reste à 0 partout, le souci vient probablement de l’aspiration en amont du filtre, pas du manomètre lui-même.
2. Tapotement du cadran : un coup sec et léger sur le verre du manomètre débloque souvent une aiguille grippée par le calcaire ou la corrosion interne.
3. Coupure puis redémarrage : arrêtez la pompe 30 secondes, purgez l’air éventuel, relancez. Un redémarrage propre relance parfois une pression qui peinait à s’établir.
4. Vérification des vannes : contrôlez que les vannes d’aspiration et de refoulement sont bien ouvertes à fond. Une vanne mi-fermée limite le débit et fausse toute la lecture.

Si après ces quatre étapes le manomètre reste désespérément à 0 alors que l’eau circule visiblement bien, il faut chercher du côté des causes plus profondes.

Les causes possibles d’un manomètre à 0

Plusieurs origines peuvent expliquer un affichage bloqué, et elles ne se règlent pas de la même façon.

• Manomètre défectueux : tube de Bourdon cassé ou cadran figé par la corrosion. C’est la panne la plus fréquente, et la moins grave financièrement.
• Orifice ou purge obstrués par le calcaire, qui bloque mécaniquement l’accès de la pression au capteur.
• Problème d’aspiration réel : prise d’air sur un joint, panier de préfiltre encrassé, ou niveau d’eau du bassin trop bas.
• Pompe ou turbine défaillante, incapable de générer un débit suffisant pour créer de la pression dans la cuve.

Sur mes chantiers de rénovation de piscine, je vérifie toujours le panier de préfiltre en premier. C’est la cause la plus bête, et la plus courante.

Pression normale d’un filtre à sable et seuil de backwash

La pression normale d’un filtre à sable se situe généralement entre 0,7 et 1,5 bar en fonctionnement courant. Au démarrage, sur un filtre qui vient d’être nettoyé, on est plutôt sur une fourchette de 0,5 à 1 bar.

Chaque installation a sa propre pression de référence : c’est la valeur relevée juste après un contre-lavage, filtre propre. C’est ce chiffre-là qui sert de base, pas une norme universelle.

Le seuil de déclenchement du backwash se calcule à partir de cette référence : une hausse de 30 % environ, ou de 0,3 à 0,7 bar au-dessus, selon les sources. Une fois le contre-lavage effectué, la pression doit redescendre à 0,3-0,5 bar près de sa valeur d’origine, sinon le sable est probablement encrassé en profondeur.

Pour les manomètres gradués en PSI, la plage idéale se situe entre 10 et 25 psi.

Comment remplacer le manomètre soi-même

Le remplacement est une opération simple, accessible à petit budget et sans compétence particulière en plomberie.

Le matériel nécessaire : une clé plate ou à molette, du ruban téflon, et un manomètre neuf compatible. Avant toute chose, coupez la pompe et dépressurisez complètement le circuit en ouvrant la vanne de purge d’air du filtre.

1. Dévissez l’ancien manomètre à la main ou à la clé, sans forcer sur le filetage plastique.
2. Nettoyez le filetage de la vanne ou du filtre pour retirer les résidus de téflon usagé.
3. Enroulez du ruban téflon neuf autour du filetage du nouveau manomètre, dans le sens du vissage.
4. Revissez à la main puis serrez d’un quart de tour supplémentaire à la clé, sans excès.

Vérifiez avant l’achat que le filetage correspond bien au standard 1/4 de pouce, en norme NPT ou BSP selon la marque de votre matériel. Ça change tout : un mauvais filetage ne se rattrape pas au téflon.

Une fois posé, relancez la pompe et surveillez deux points : l’absence de fuite autour du raccord, et une montée progressive et régulière de l’aiguille.

Quand remplacer le manomètre et combien ça coûte

Un manomètre a une durée de vie moyenne de 3 à 5 ans, exposé aux UV et aux variations de pression en continu. Passé ce délai, une aiguille qui tremble, un cadran jauni ou une lecture incohérente d’une fois sur l’autre doivent pousser au remplacement, sans attendre la panne complète.

Gamme	Prix	Remarque
Manomètre générique	5 à 27 €	Suffisant pour un usage résidentiel classique
Manomètre de marque (Hayward, Astral)	40 à 85 €	Meilleure résistance aux UV et à la corrosion

Au moment de choisir, privilégiez une plage de pression de 0-3 ou 0-4 bars, adaptée aux installations résidentielles standard.

La chaîne Piscines Trévi montre en vidéo comment changer facilement le manomètre à chaque début de saison.

Ne négligez jamais un manomètre bloqué à 0 sous prétexte que la filtration semble tourner normalement. Une pompe qui aspire dans le vide ou qui force sur un filtre colmaté peut griller, avec une facture de 150 à 400 € à la clé, largement au-dessus du prix d’un manomètre neuf.

Un manomètre filtre à sable à 0 qui persiste malgré le protocole de diagnostic n’est jamais anodin, mais reste presque toujours réparable pour une poignée d’euros.
