Temps de lecture estimé : 7 minutes

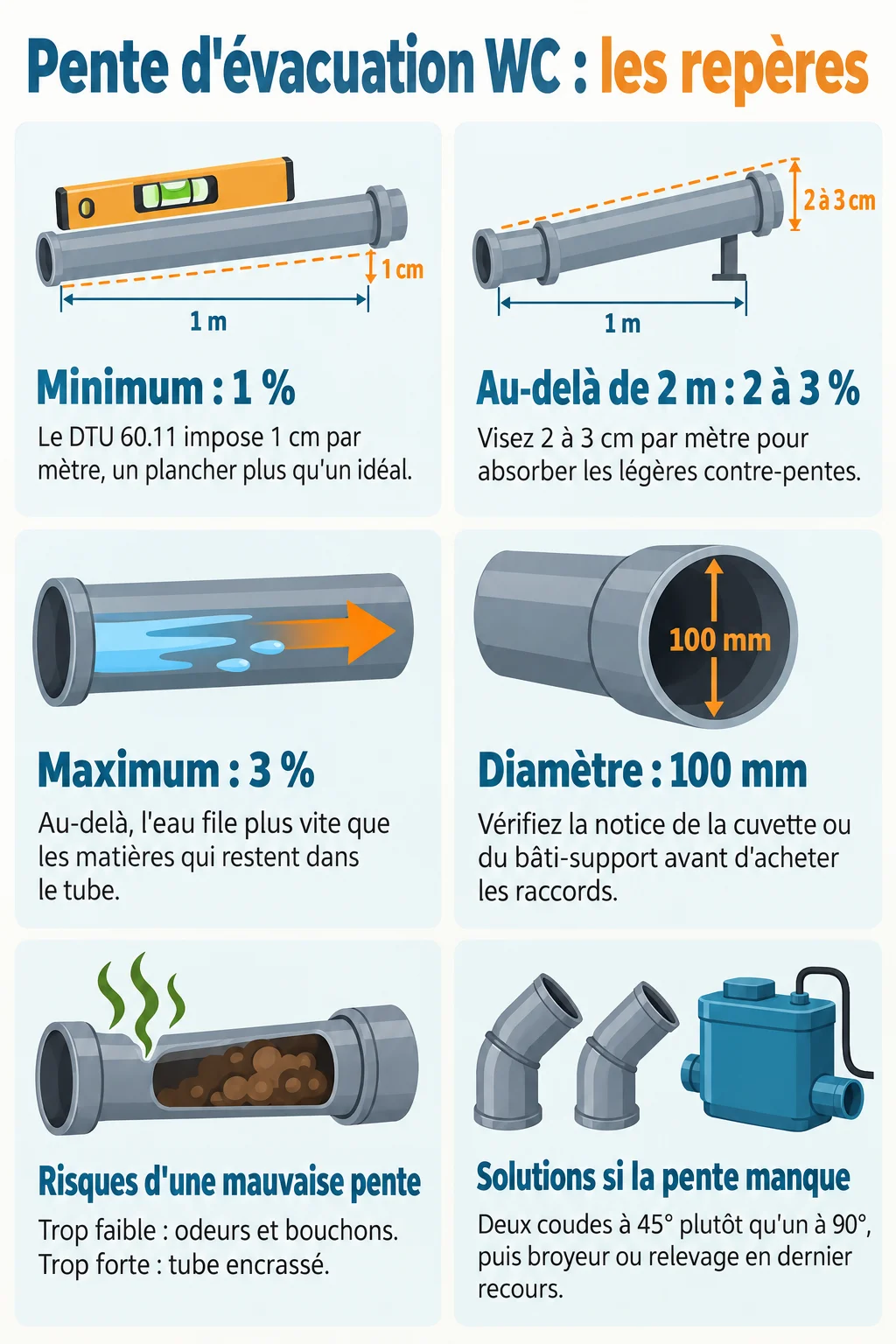

Points clés à retenir
- Le DTU 60.11 impose 1 % minimum, soit 1 cm par mètre.
- Au-delà de 2 m, visez 2 à 3 cm par mètre sans dépasser 3 %.
- Pente = dénivelé ÷ longueur × 100 : 3 cm sur 3 m donnent 1 %.
- Remplacez un coude à 90° par deux coudes à 45°.
- Broyeur et relevage remplacent la gravité : à envisager après la reprise du tracé.
Quelle pente minimale pour une évacuation de WC ?
La pente minimale de l’évacuation d’un WC est de 1 %, soit 1 cm par mètre. C’est la valeur imposée par le DTU 60.11, cité par SFA. Dans la pratique, je vise plutôt 2 à 3 cm par mètre dès que la distance s’allonge.
Convertir % et cm par mètre
Les unités se confondent facilement. Retiens cette équivalence : 1 % = 1 cm/m = 10 mm/m. Une pente de 2 % donne donc 2 cm de dénivelé par mètre de tuyau, et 3 % en donne 3.
Le DTU est-il obligatoire ?
Le DTU n’est pas une loi. Si un artisan pose votre évacuation, exigez qu’il le respecte.
Ce 1 % est un plancher, pas une valeur idéale. Sur un chantier, la moindre imprécision de pose le fait basculer en contre-pente. Je ne descends jamais volontairement à ce minimum quand je peux faire mieux.
Adapter la pente à la longueur et au diamètre
Jusqu’à 2 m : le minimum suffit
Sur un trajet court, 1 % fonctionne si la pose est soignée. Mais autant gagner un peu de marge quand le plancher ou la dalle le permet.
Au-delà de 2 m : viser 2 à 3 cm par mètre
Pour une grande distance entre le WC et le collecteur, SFA recommande 2 à 3 %, afin d’absorber les légères contre-pentes qui provoquent des stagnations. Il ne faut pas dépasser 3 %.
Avec plusieurs WC sur une canalisation de 110 ou 125 mm, SFA conseille également 2 à 3 cm par mètre.
Quel diamètre pour un WC ?
Le diamètre d’évacuation d’un WC est généralement de 100 mm. Les valeurs annoncées varient selon qu’on parle de diamètre nominal, intérieur ou extérieur. Vérifiez donc la notice de votre cuvette ou de votre bâti-support avant d’acheter les raccords.
Pente trop faible ou trop forte : les risques
Une pente insuffisante laisse les matières stagner. Les conséquences se voient vite : odeurs, bouchons à répétition, chasse qui peine à tout emporter.
Une pente trop forte pose le problème inverse. Au-delà de 3 %, l’eau file plus vite que les matières et les abandonne dans le tube, qui s’encrasse. L’écoulement doit rester entre 1 et 2 m/s pour entraîner les matières.
Le troisième ennemi, ce sont les contre-pentes. Un terrain qui bouge ou un support qui s’affaisse suffit à créer un point bas où l’eau reste. Contrôler la pente moyenne ne suffit donc pas : il faut vérifier toute la longueur.
Comment calculer et mesurer la pente de son évacuation
La formule est simple : pente (%) = dénivelé ÷ longueur × 100. Pour un WC à 3 m du collecteur, un dénivelé de 3 cm donne 1 %.
Voici le dénivelé à prévoir selon la distance :
| Distance | À 1 % | À 2 % | À 3 % |
|---|---|---|---|
| 1 m | 1 cm | 2 cm | 3 cm |
| 2 m | 2 cm | 4 cm | 6 cm |
| 3 m | 3 cm | 6 cm | 9 cm |
| 5 m | 5 cm | 10 cm | 15 cm |
| 7,5 m | 7,5 cm | 15 cm | 22,5 cm |
| 8 m | 8 cm | 16 cm | 24 cm |
Sur 7,5 m, il faut donc 15 cm de dénivelé à 2 %. C’est ce chiffre qui décide souvent si la gravité est jouable ou non, notamment en rénovation où la hauteur est comptée.
Mesurer sur le chantier
- Posez une règle de 2 m sur le tuyau, dans le sens de l’écoulement.
- Placez un niveau à bulle sur la règle et calez-la à l’horizontale.
- Mesurez l’écart entre le tuyau et la règle au bout.
Un écart de 4 cm au bout d’une règle de 2 m correspond à 2 cm par mètre, d’après SFA. Un niveau laser facilite le contrôle sur toute la longueur, ce qui évite les mauvaises surprises en milieu de parcours.
Coudes, raccords et tracé : préserver l’écoulement
Une bonne pente peut être ruinée par un mauvais tracé. Quelques règles à respecter :
- Remplacez un coude à 90° par deux coudes à 45° pour tout changement de direction.
- Alignez soigneusement les raccords : un décalage crée un ressaut où les matières s’accrochent.
- Évitez les ruptures de diamètre sur le parcours.
- Prévoyez un regard ou une trappe de visite pour pouvoir déboucher plus tard.
Dans mon expérience, la trappe de visite est le détail qu’on regrette de ne pas avoir posé. Elle coûte quelques euros au départ et épargne une démolition ensuite.
Pente insuffisante : quelles solutions ?
Avant de brancher un appareil électrique, regardez les options dans cet ordre.
- Reprendre la canalisation : abaisser le collecteur ou raccourcir le trajet, avec des coudes à 45° plutôt qu’à 90°. C’est la solution la plus durable, mais elle suppose des travaux de maçonnerie.
- Installer un broyeur WC : un modèle SFA évacue jusqu’à 5 m en hauteur et 100 m en longueur, selon le modèle. Il convient bien quand on ajoute un WC loin de la colonne.
- Poser une pompe de relevage ou une station : elle sert quand plusieurs appareils sont concernés ou que le point bas est important.
Broyeur et pompe ne « réparent » pas la pente. Ils remplacent l’écoulement gravitaire par un refoulement. Cela implique une alimentation électrique, un entretien régulier et un risque de panne. Pour ma part, je ne les propose qu’une fois la reprise de canalisation écartée.
Cas particuliers : WC suspendu, combles, sous-sol, rénovation
WC suspendu et bâti-support
Le bâti-support se règle en hauteur et la sortie est généralement en 100 mm. Il faut caler le raccord avant de fermer la cloison, car on ne reprend plus rien après. Le même minimum de 1 % s’applique, avec 2 à 3 cm par mètre dès que le trajet s’allonge.
WC dans les combles
Sous les rampants, la hauteur disponible limite la pente. Il faut alors vérifier le dénivelé jusqu’à la colonne, puis choisir entre un trajet plus court ou un broyeur.
WC en sous-sol
Quand le sous-sol se trouve sous le niveau du collecteur, la gravité ne suffit pas. Un relevage ou un broyeur devient alors la solution logique.
Rénovation et planchers bois
Sur un plancher bois, la pente se prend dans l’épaisseur des solives. Vérifiez la flèche du plancher : un affaissement crée des contre-pentes. Je mesure toujours sur toute la longueur avant de percer quoi que ce soit.
Questions fréquentes
Quelle pente pour l’évacuation d’un WC suspendu ?
La même que pour un WC classique : 1 % minimum, et 2 à 3 cm par mètre pour un trajet plus long, sans dépasser 3 %. Calez le raccord avant de fermer le bâti.
Quelle pente pour l’évacuation d’un WC broyeur ?
Un broyeur refoule l’eau sous pression, donc la pente gravitaire n’est plus la contrainte principale. Selon SFA, il évacue jusqu’à 5 m en hauteur et 100 m en longueur, selon le modèle.
Quel diamètre choisir pour l’évacuation d’un WC suspendu ?
Le diamètre d’évacuation est généralement de 100 mm. Contrôlez la notice du bâti-support, car les valeurs nominales, intérieures et extérieures diffèrent. Pour un collecteur commun à plusieurs WC, SFA évoque du 110 ou du 125 mm, toujours avec la bonne pente d’évacuation WC.
